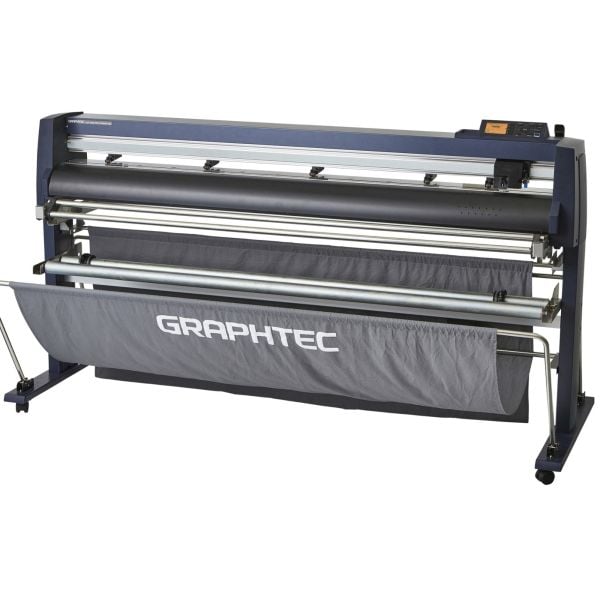

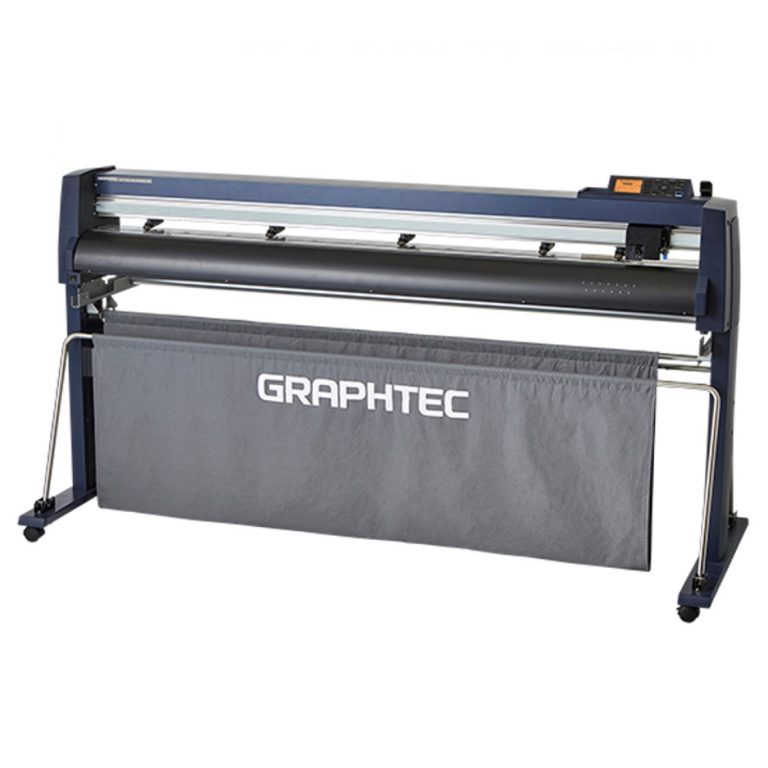

Le traceur de découpe de la série Graphtec FC9000 offre les meilleures capacités de découpe et de traçage de sa catégorie et est équipé en standard d'un nouveau lecteur de codes barres et d'un système d'enrouleur automatique en option.
Le traceur de découpe de la série FC offre un niveau de productivité plus élevé et une plus grande facilité d'utilisation que tout autre traceur de découpe présent sur le marché actuellent.
Contrairement à d'autres traceurs de découpe, la série FC est livrée en standard avec des filets de capture de média, des capacités de mise en réseau, un coupeur transversal intégré, un support adapté et est également personnalisable pour augmenter encore ce qui est déjà un produit de classe supérieure.

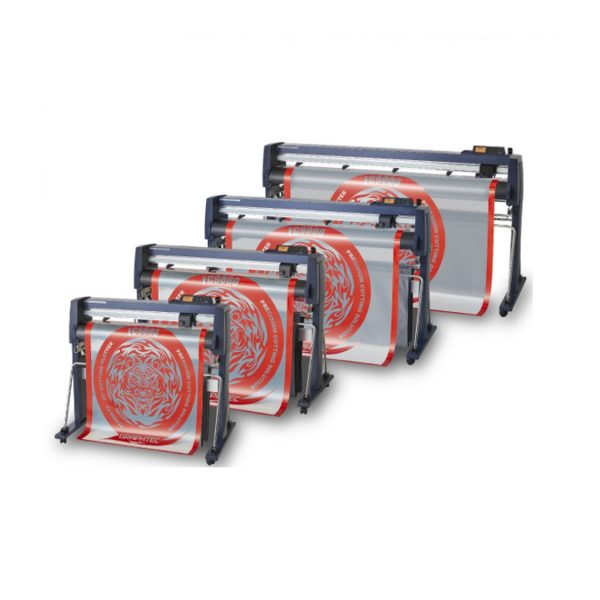

Avec 4 largeurs différentes disponibles, la gamme FC est parfaite tant pour les petits utilisateurs aux volumes important que pour les ateliers d'impression grand format très demandés qui recherchent une solution de finition d'impression hautement fonctionnelle pour s'adapter à leurs imprimantes à solvant ou UV.
Avec sa vitesse de coupe inégalée, sa pression de tête puissante et son logiciel de qualité professionnelle inclus, la série FC place la barre encore plus haut en termes de performances, de convivialité et de fonctionnalité.
Les Eléments inclus avec le plotter Graphtec FC9000-160
- Support de lame de coupe : PHP33-CB009N-HS - Lame de coupe : CB09UB - Loupe : PM-CT-001 Pour vérifier la longueur et l'état des lames - Porte-stylo à embout en fibre : PHP31-FIBRE - Stylo à pointe en fibre à base d'eau : KF700-BK - Un piètement avec porte rouleaux -Paniers de récupération (avant et arrière) - Logiciel téléchargeable Graphtec Pro Studio(Windows) et Graphtec Studio(Mac) - Logiciel Cutting Master 4 (plug-in pour Adobe Illustrator et CorelDRAW Graphics Suite) - 1 câble d'alimentation - Mode d´emploi
Le plotter FC9000-160 possède de nombreux atouts !
- Vitesse de coupe maximale : 1485mm/s - Force de coupe : 600 grammes Max - Capacités de mise en réseau - Fonction de liaison de données (lecteur de codes à barres) - Rouleau d'enroulement automatique en option pour les modèles 140 et 160 - Fonction massicot intégrée - Mémoire tampon : 2 Mo - Garantie : 3 ans, Gage de qualité et de robustesse Avec le plotter FC9000-160, vous pourrez utiliser des rouleaux jusqu'à 1 850 mm de large.
Le + du produit Créadhésif, ce plotter a la capacité de détecter des repères, de découper en pleine chair et donc en pointillés. Il est également compatible avec Mac ou PC.
Nos précieux conseils
Si vous êtes soudainement obligés d'augmenter la force de découpe pour découper la matière que vous découpez habituellement , c est que la lame est usée. Il faut donc la changer rapidement. Si vous avez une utilisation régulière et soutenue de votre plotter de découpe, nous vous recommandons de changer votre lame tous les six mois environ.
Commandez votre plotter sur Créadhésif, et bénéficiez de - 5 % sur vos consommables pendant 1 an. Pour bénéficier de cette offre veuillez contacter le service commercial après votre achat à contact@creadhesif.com, en précisant votre nom et N° de commande.
Configuration : Type de laminage de gravier vérifier le terme
Méthode d'entraînement : Système numérique de servo-entraînement
Écran LCD de type graphique avec rétro-éclairage
Coupeuse transversale intégrée
Mise en réseau du port Ethernet
Nombre d'outils montables : 2 outils (lorsque le deuxième kit stylo est installé)
Force de coupe maximale : 5,88 N (600gf)
Vitesse de coupe maximale : 1485mm/s
Interface : USB 2.0 Offline | Câble USB 2.0
Mémoire tampon : 2 Mo
Caractéristiques de performance
Distance de suivi des médias : 15 m de série | 20 m améliorés avec enrouleur installé sur les versions 140 et 160
Taille minimale des caractères : Environ 3 mm alphanumérique (varie selon la police de caractères et le type de support)
Résolution programmable : GP-GL : 0,1 / 0,05 / 0,025 / 0,01 mm | HP-GLTM : 0,025 mm
Répétabilité : Max. 0.1 mm In Plot jusqu'à 2m
Découpe de perforation : Oui (Effectué par contrôle de force)
Découpe à l'emporte-pièce : Oui
Kiss Cutting : Oui
Caractéristiques du support
Film de marquage autocollant jusqu'à 0,25 mm d'épaisseur ou moins
Film PVC
Fluorescent
Réfléchissant
Film polyester (Sur Condition)
Film réfléchissant haute intensité (qualité diamant | qualité ingénieur)
La machine comprend
Pied assorti
Supports de stockage monté à l'arrière
Paniers de récupération (avant et arrière)
Câble d'alimentation (prise anglaise à 3 broches
Câble USB : 2,9m de long
DVD-ROM
Manuel de l'utilisateur
Accessoires inclus :
Support de lame de coupe : PHP33-CB009N-HS
Lame de coupe : CB09UB
Loupe : PM-CT-001 Pour vérifier la longueur et l'état des lames
Porte-stylo à embout en fibre : PHP31-FIBRE
Stylo à pointe en fibre à base d'eau : KF700-BK

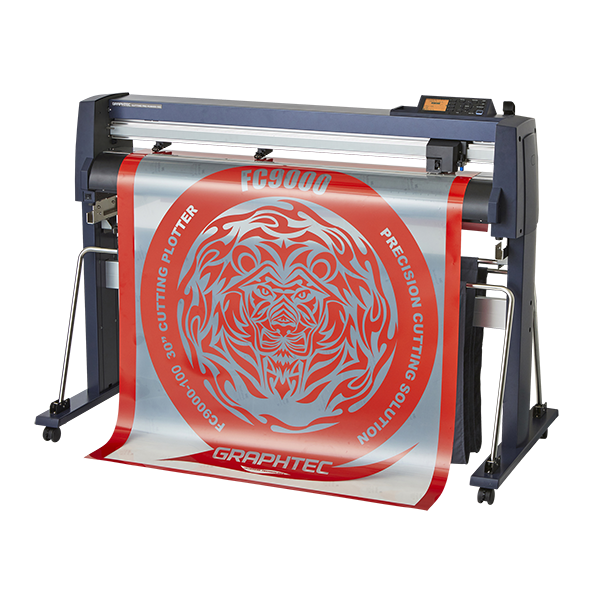

Série Graphtec FC9000 : Fonctionnement
Le traceur de découpe de la série FC9000 offre à l'utilisateur plus de fonctionnalités qu'auparavant,
donnant ainsi au FC9000 une réputation de la meilleure qualité qui soit !
Capacités de premier ordre
La série FC9000 offre la meilleure productivité et les meilleures capacités de sa catégorie avec une
gamme plus large de supports compatibles.
Large zone de découpe pour une utilisation multimédia complète
Tous les modèles FC9000 ont une largeur de coupe minimale de 50 mm, la largeur de coupe maximale
est déterminée par la largeur de la machine que vous choisissez.
Panneau automatique
Pour éviter l'obliquité de la coupe longue longueur, la fonction de panneautage automatique divise
automatiquement les travaux longue longueur en petites pages qui sont ensuite coupées
séquentiellement. Il raccourcit la longueur d'alimentation du support et permet une coupe plus stable à
travers la machine. C'est la solution idéale pour la découpe d'un travail potentiellement plus long que les
capacités de suivi de longue longueur garanties par la machine.
Panneau de contrôle intégré convivial
Enregistrer 2 paramètres utilisateur avec 8 paramètres de condition pour chaque utilisateur. Une touche
d'accès rapide permet de passer rapidement d'un utilisateur à l'autre. Un cutter peut être partagé par
plusieurs utilisateurs ou à des fins multiples.
Amélioration et augmentation du suivi sur de longues distances
La série FC9000 offre la meilleure productivité et les meilleures capacités de sa catégorie avec une
gamme plus large de supports compatibles.
Capacités de premier ordre
Le FC9000 prend en charge le suivi de longue distance jusqu'à 15 m en standard. Pour les modèles plus
larges de 140 ou 160 cm de large, il y a maintenant une option de rouleau de réception automatique qui
peut être ajoutée au traceur avant l'achat. Ce rouleau de réception augmente la précision de suivi jusqu'à 20m.
Sortie des données via mémoire flash USB sans PC
Lorsque les données de découpe conçues avec Graphtec Pro Studio et envoyées avec Cutting Master 4
sont sauvegardées dans une mémoire flash USB, elles peuvent être sorties directement sur le plotter de
découpe en branchant la clé USB directement sur le plotter, ce qui signifie que la machine peut être
utilisée sans avoir besoin d'un ordinateur.
Série Graphtec FC9000 : A.R.M.S 8.0 Pour Print & Cut
Le FC9000 est équipé du dernier système A.R.M.S. (Advanced Registration Mark Sensing) 8.0 pour
permettre des applications d'impression et de découpe faciles et très précises pour les supports
préimprimés. Ce système vous permet de découper autour de motifs pré-imprimés pour créer des
étiquettes et autocollants adhésifs ou des cartes découpées à l'emporte-pièce / perforées pour créer des
échantillons d'emballage à partir de cartes.
Nouvelle fonction de liaison de données (gestion des données des codes à barres pour la
découpe en continu)
En lisant le code-barres original de Graphtec, le FC9000 détecte automatiquement les données qui lui
sont associées depuis le PC ou la mémoire flash USB. Cette fonction est disponible quelle que soit
l'imprimante ou le logiciel RIP utilisé.
Coupe en continu
La gestion des données des codes à barres permet de couper différentes données séquentiellement en
détectant le "Start Mark" du nouveau type de code à barres. Le processus P&C séquentiel avec rouleau-
média est maintenant disponible.
Supporte les marques colorées et les supports spéciaux
Le FC9000 prend en charge une large gamme de types de supports, y compris le papier holographique
et les feuilles réfléchissantes. Ceci a été rendu possible grâce à l'algorithme de capteur ARMS 8.0
amélioré des machines.
Supporte Adobe Illustrator "Crop Marks".
À l'aide du logiciel plug-in Cutting Master 4, les marques de coupe Adobe Illustrator seront disponibles.
Compensation de zone de segment (XY)
Cette fonction a été implémentée en plus de la compensation de zone de segment de direction de l'axe
X actuelle. La marque médiane est maintenant disponible non seulement pour l'alignement de l'axe X
mais aussi pour l'alignement de l'axe Y.
Surface de coupe élargie
Il élargit la zone de découpe pour inclure des objets en dehors de la zone délimitée par les repères
d'alignement. L'efficacité de la production est améliorée par la réduction du gaspillage des médias.
Série Graphtec FC9000 : Applications
Le FC9000 est parfait pour :
Fabricants d'enseignes grand format
Centres d'emballage pour véhicules
Marchés de l'habillement
Création d'étiquettes et d'autocollants imprimés et découpés
Le FC9000 est le meilleur traceur pour :
Vinyle d'enseigne
Supports d'impression et de découpe grand format
Vinyle réfléchissant haute intensité
Films de protection de peinture et emballage de véhicule
Papier à dessin pour vêtements
Série Graphtec FC9000 : Logiciel inclus
Le Graphtec FC9000 est piloté par Graphtec Pro Studio (Studio pour MAC) et inclut le plugin Cutting
Master 4 pour vous permettre de piloter le traceur à partir de logiciels tels que Adobe Illustrator et
CorelDRAW Graphics Suite.
Graphtec Pro Studio (PC uniquement)
Logiciel d'application facile à utiliser pour créer des designs originaux. Inclut des fonctions améliorées
telles que les formes automatiques, l'ombrage et les fonctions d'édition. Il peut également configurer les
conditions de coupe et d'autres réglages sur le traceur. La compatibilité des fichiers EPS / Ai / CMX /
PDF permet aux utilisateurs d'importer des dessins préexistants.
Graphtec Studio Pour MAC
Il s'agit d'un logiciel d'application facile à utiliser pour Mac OS pour créer des designs originaux. Les
images peuvent être facilement créées à l'aide des icônes du programme qui sont disposées autour de
la zone de dessin.
Cutting Master 4
Cutting Master 4 est un logiciel plug-in pour Adobe Illustrator et CorelDRAW Graphics Suite. Envoyez les
données de coupe au plotter, visualisez l'aperçu des coupes, ajoutez des repères de coupe, éditez les
conditions de l'outil / les paramètres de la tâche et plus encore. Ce plug-in facile à utiliser vous permet
d'obtenir les meilleures performances de votre plotter.
